當(dāng)前位置： > 新聞中心 > 企業(yè)動(dòng)態(tài)
粉煤灰漂珠磚昀生產(chǎn)
文章出處： 人氣：1415發(fā)表時(shí)間：2017/4/19 8:49:00
粉煤灰漂珠磚昀生產(chǎn)

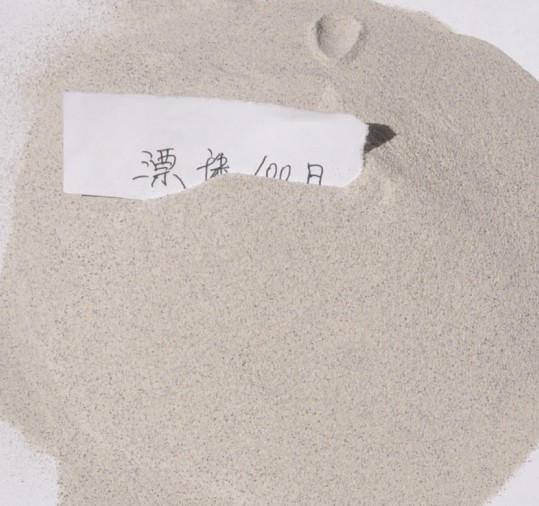

漂珠磚是以漂珠、粉煤灰為主要原料輔以結(jié)合粘 土、高鋁礬土、熟料等原料制造而成。其機(jī)械強(qiáng)度、耐 高溫性能、熱導(dǎo)率及使用性能都優(yōu)于中檔隔熱材料， 甚至可與硅酸鋁纖維相媲美。因此，是一種較好的和 用途廣泛的新型隔熱耐火材料。
生產(chǎn)工藝流程 使用性能。比如在配方中引入球狀燒失物，不僅可以 降低制品的比重，而且可使制品的重?zé)€變化和導(dǎo)熱 性能得到提高。表１列出各種標(biāo)號(hào)制品的漂珠用量。表１ 各種標(biāo)號(hào)制品的漂珠用量 （％） 成型一干燥一燒成一揀選包裝
漂珠和結(jié)合劑的選擇 漂珠干燥（除鐵）一配料靜混料一困料一 漂珠磚生產(chǎn)多采用半于法成型，工藝流程如下：
混料半干法成型時(shí)，宜采用強(qiáng)制式攪拌機(jī)混 料。在加料順序上，一般情況下，結(jié)合劑及水應(yīng)在漂珠 和其他物料混勻后加入，以保證混料的均一性。半干 性成型時(shí)，物料的干混時(shí)間控制在３～４ｍｉｎ，濕混以 ５ｍｉｎ為宜?；炝虾?，物料成型的水分應(yīng)在１３％～２０％之 間，生產(chǎn)過程中，還要視季節(jié)變化和制品指標(biāo)要求適當(dāng)調(diào)整。
漂珠的選擇空心漂珠的物化性能因煤種及操 作方法不同而有較大波動(dòng)，生產(chǎn)中可將其分級(jí)利用。 一般說來，以選用容重小于０。４９。／ｅｍ３、珠體表面光滑、 整珠率在９８％以上且鐵含量較低的較為合適。在應(yīng)用 于生產(chǎn)時(shí)，還要重視漂珠的粒度組成，它可以影響制 品的成型性能、燒成工藝和使用性能。
困料通常在半千法混練后，短時(shí)間內(nèi)有的原料 很難達(dá)到水分均一。如立即成型，坯體容易變形，影響 制品質(zhì)量。困料時(shí)間一般為８個(gè)小時(shí)，混料表面在困料 時(shí)間內(nèi)應(yīng)盡可能避免干燥。困料還可使泥料中的粘土 充分水解，泥料塑性提高，便于成型。
成型漂珠呈玻璃狀，表面光滑，成型時(shí)物料容 易移動(dòng)，所需壓力不太大，以１５－３０ｔ靜壓為宜。成型時(shí) 往往會(huì)出現(xiàn)某些缺陷，此時(shí)應(yīng)立即進(jìn)行處理，防止不 合格品進(jìn)入下一工序。比如：出現(xiàn)粘模時(shí)可在模具上 涂一些氧化鋁細(xì)粉，出現(xiàn)起層時(shí)可采取兩次加壓或靜 止加法解決。此外，常見的缺陷還有燒失物、加入物因 彈性后效而發(fā)生層裂現(xiàn)象，此時(shí)可適當(dāng)增加物料的含 水率。
干燥空心漂珠磚的坯體具有細(xì)微粒結(jié)構(gòu)，水分 比較容易排出，且采用的是半干法成型，坯體內(nèi)含水 率不高，故可采取快干法以提高生產(chǎn)效率。一般經(jīng)驗(yàn)， 干燥介質(zhì)的溫度不超過１５０％，當(dāng)干燥后的坯體含水 率不超過４％時(shí)，即可入窯燒成。但也要防止坯體過分 干燥，因?yàn)檫^分干燥的坯體發(fā)脆，不利于搬運(yùn)。
燒成一般燒成溫度控制在１２００～１ ２。２結(jié)合劑的選擇漂珠屬非塑性材料，顆粒細(xì)小，比表面積大，合理選擇結(jié)合劑并確定其用量是生產(chǎn)漂 珠磚的關(guān)鍵之一。 常用的結(jié)合劑包括無機(jī)型、有機(jī)型和復(fù)合型三 類：無機(jī)型結(jié)合劑有耐火粘土、水玻璃、硫酸鋁、磷酸 二氫鋁、氯化鋁等；有機(jī)型結(jié)合劑有糊精、羧甲基纖維 素、酚醛樹脂、尿醛樹脂等；復(fù)合型結(jié)合劑是指將兩種 或幾種結(jié)合劑混在一起使用的結(jié)合劑。 這里需要指出，對使用的結(jié)合劑，一般需預(yù)作處 理。如以耐火粘土為結(jié)合劑時(shí)，要選擇那些具有高塑 性和高分散性的，在使用前要進(jìn)行細(xì)碎處理；以樹脂 類為結(jié)合劑時(shí)，則要事先進(jìn)行稀釋，像糊精和羧甲基 纖維素等要預(yù)先使之水解。此外，生產(chǎn)中還要根據(jù)輕 質(zhì)隔熱磚的技術(shù)要求及配方中漂珠的用量，選用不同 的結(jié)合劑，并確定其佳用量。
生產(chǎn)工藝
配方 制定漂珠磚配方時(shí)，應(yīng)根據(jù)漂珠的技術(shù)指 標(biāo)，確定漂珠及結(jié)合劑的用量，并應(yīng)注意配方中生料 和熟料的比例。當(dāng)漂珠的物化性能發(fā)生變化時(shí)，應(yīng)及 時(shí)調(diào)整其用量和種類。配料時(shí)也可采取引入燒失物或 其他輕骨料的辦法以調(diào)整其體積密度和改善制品的一２６一 ２９００Ｃ，保 溫２～４小時(shí)。燒成過程除應(yīng)嚴(yán)格燒成制度外，還要注意 裝車方法，否則會(huì)導(dǎo)致大量制品質(zhì)量下降。
石家莊馬躍建材有限公司始建于1988年，位于河北省靈壽縣，地處太行腳下，礦產(chǎn)資源豐富，是集開采、選料、生產(chǎn)、加工、銷售于一體的專業(yè)非金屬礦產(chǎn)品生產(chǎn)廠家。公司主營：蛭石、石英砂、彩砂、漂珠、重晶石、白云石、海泡石、石棉 云母等非金屬礦產(chǎn)品，廣泛應(yīng)用于建筑、冶金、化工、輕工、機(jī)械、電力、石油、環(huán)保、制造玻璃，耐火材料，冶煉硅鐵，冶金熔劑，陶瓷，研磨材料，鑄造、建筑裝修、水磨石骨料、真石漆、彩砂涂料、農(nóng)業(yè)、節(jié)能等領(lǐng)域。
下一篇： 馬躍建材漂珠的物理性能詳細(xì)展示表
上一篇： 石油焦炭粉的技術(shù)改造
此文關(guān)鍵字：
石家莊馬躍建材有限公司-官方網(wǎng)站 版權(quán)所有 冀ICP備11005443號(hào)-12
公司地址：中國河北石家莊市靈壽工業(yè)區(qū) 網(wǎng)站XML地圖
聯(lián)系電話：0311-68008810 傳真：0311-68008810
聯(lián)系電話：0311-68008810 傳真：0311-68008810
